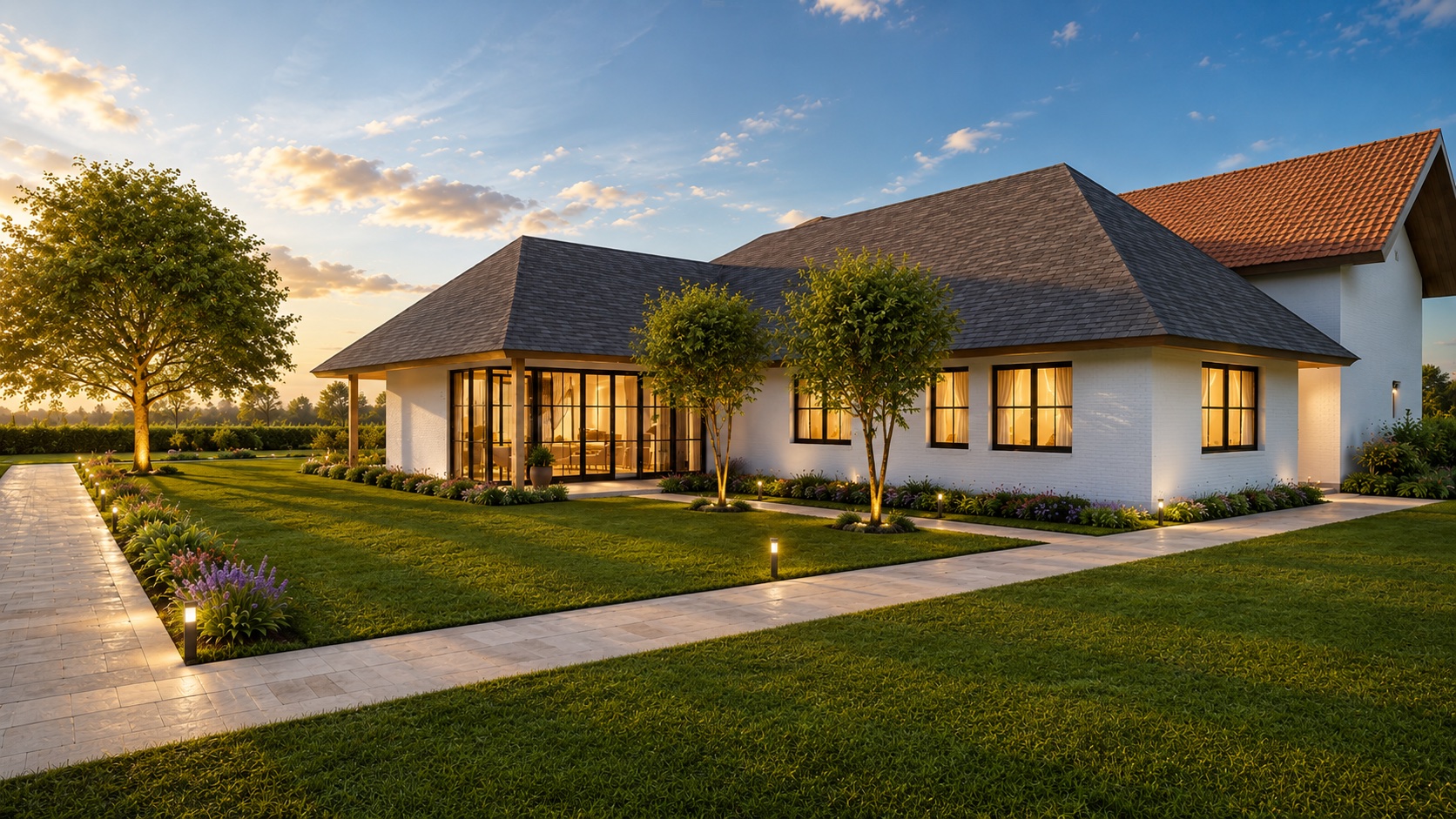

Saratoc Residence la apus, văzută dinspre peluză: cărămidă albă, ferestre negre din oțel și un acoperiș în patru ape peste un colț vitrat

Casă parter

Saratoc Residence

O casă pe un singur nivel, construită în jurul grădinii.

Ideea

Casa veche rămâne și devine aripa dormitoarelor. Aripa nouă, lipită de ea spre nord, aduce livingul cu bucătăria, un dormitor de oaspeți, intrarea și spațiile tehnice, cu două terase acoperite. Împreună fac un L în jurul grădinii.

Suprafață utilă interioară138,7m²
Terase acoperite28,4m²
Înălțime tavan2,40m
Dormitoare · băi3 + 2

Exterior

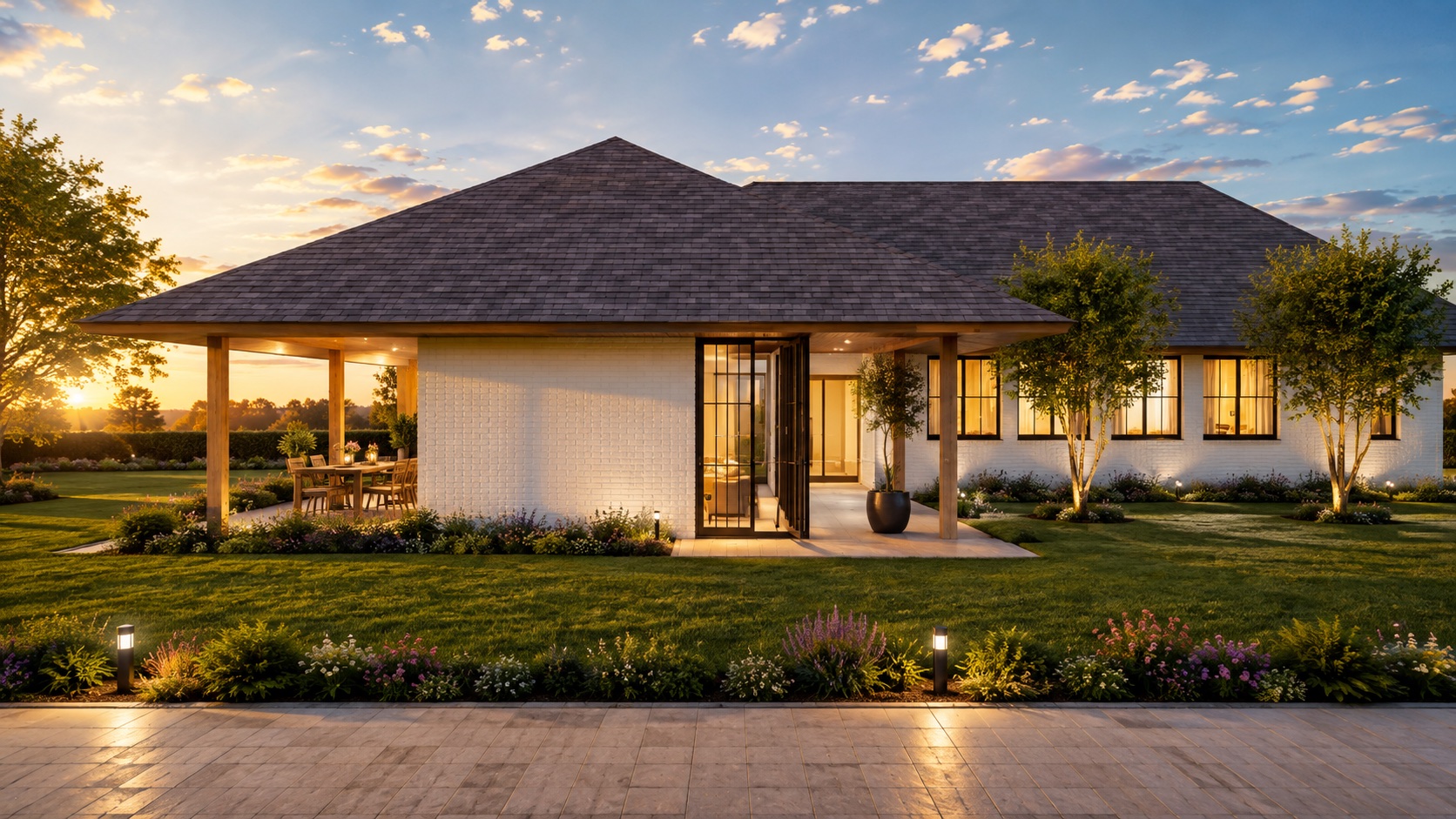

Dinspre alee
Din spate

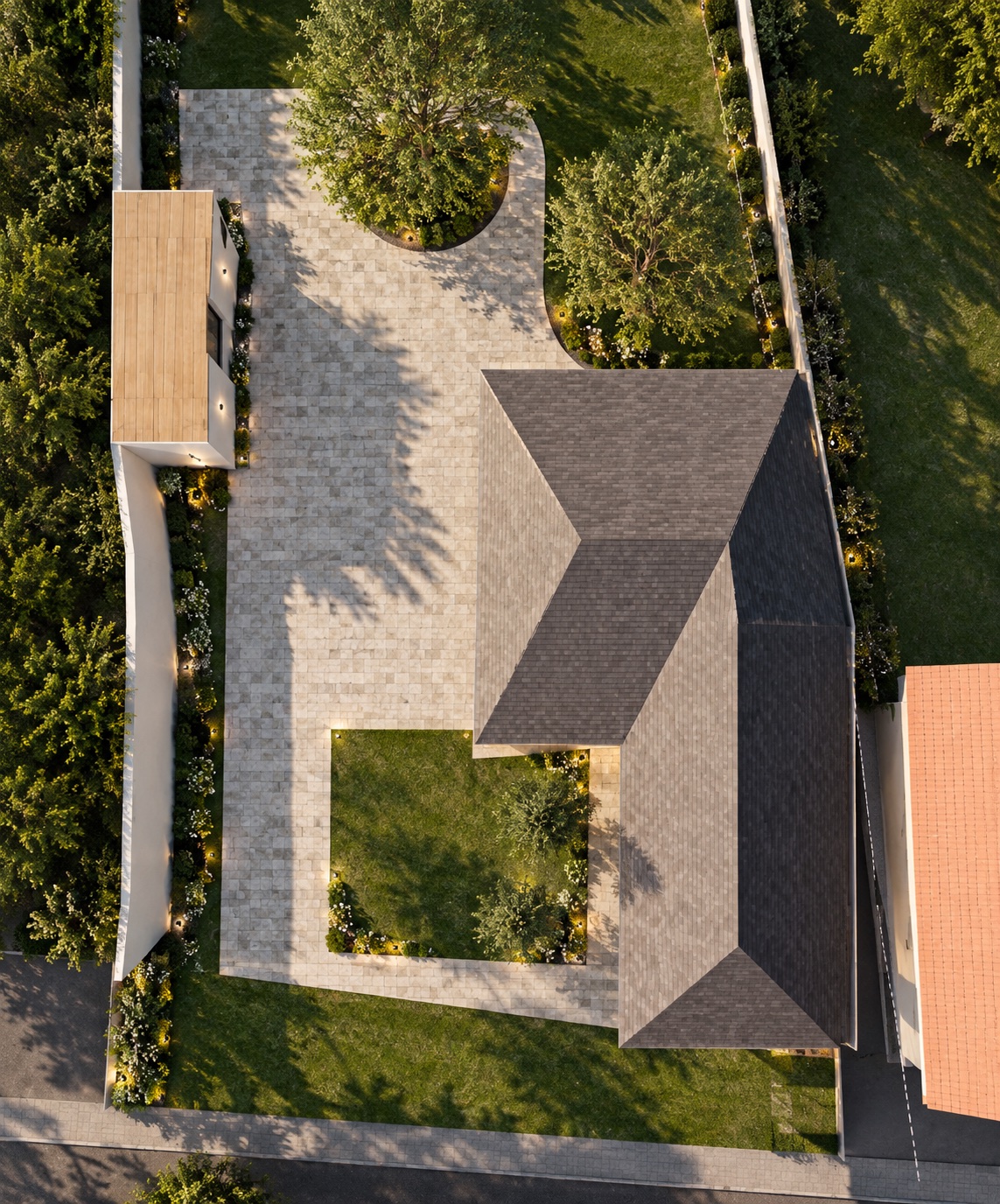

Terenul

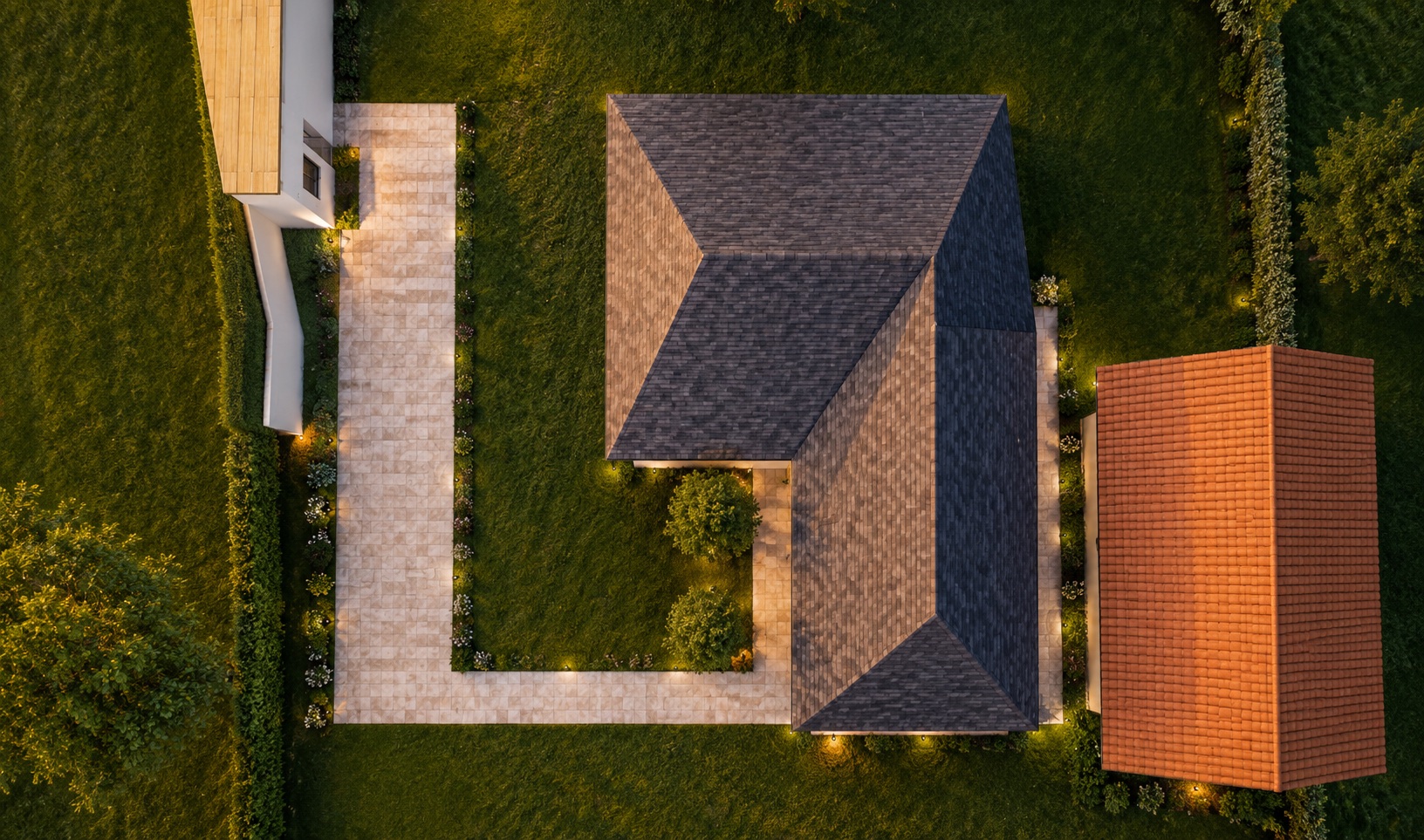

De sus

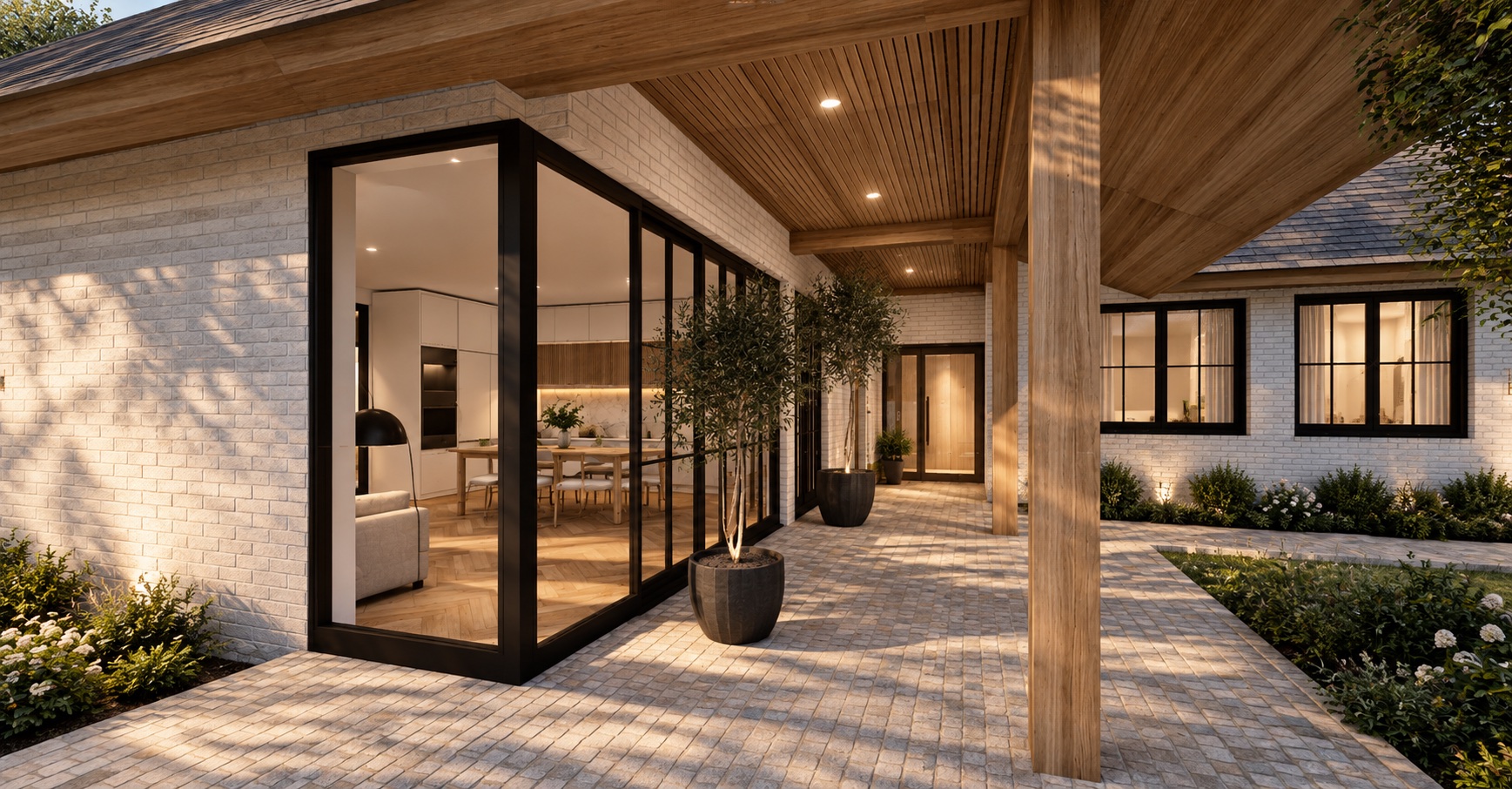

Sub portic
Dinspre peluză

Dincolo de pereți.

Living
Intrare
Casa veche

Plan

Alege o cameră din listă sau atinge-o pe desen. Dimensiuni orientative.

Aripa de zi · nou

Living, dining și bucătărie, vitrat pe trei laturi, deschis spre ambele terase.

Suprafață
36,26 m²
Perimetru
24,44 m
Tavan
2,40 m
Vitraj
F06 · F07 · F08 · F09de la pardoseală, 2,30 m înălțime

Ușa de intrare, holul în față, trecerea spre dormitoare și trapa spre pod.

Suprafață
7,76 m²
Perimetru
11,76 m
Tavan
2,40 m
Goluri
Ușă de intrare 1,80 × 2,30gol spre dormitoare 1,00 × 2,30 · trapă pod

Leagă intrarea și livingul de cămară, spălătorie, baia de serviciu, camera tehnică și dormitorul de oaspeți.

Suprafață
9,37 m²
Perimetru
18,66 m
Tavan
2,40 m
Deservește
Cămară · Spălătorie · Baie de serviciucameră tehnică · dormitor oaspeți

Lângă bucătărie, cu ușă din hol.

Suprafață
5,95 m²
Perimetru
10,56 m
Tavan
2,40 m
Acces
Din holușă 0,80 m

Lângă intrare, cu fereastră înaltă spre est.

Suprafață
4,28 m²
Perimetru
8,50 m
Tavan
2,40 m
Fereastră
F10 · 0,50 × 0,80parapet 1,50 m

În colțul de nord, cu ferestre spre nord și spre terasă.

Suprafață
15,00 m²
Perimetru
16,00 m
Tavan
2,40 m
Ferestre
F13 · 1,25 × 1,90 · F14 · 0,60 × 1,90parapet 0,40 m

Dulap în perete pentru camera de oaspeți.

Suprafață
1,30 m²
Perimetru
4,86 m
Tavan
2,40 m
Aripa dormitoarelor · casa existentă

Holul casei existente, cu uși spre cele două dormitoare.

Suprafață
6,26 m²
Perimetru
11,34 m
Tavan
2,40 m
Lățime
1,50 m

Două ferestre spre vest: birou lung sub ele, paturi suprapuse pe peretele opus.

Suprafață
15,97 m²
Perimetru
16,00 m
Tavan
2,40 m
Ferestre
F04 · F05 · 1,50 × 1,30parapet 0,90 m

La capătul holului, cu ferestre spre sud și vest și baie proprie.

Suprafață
19,20 m²
Perimetru
20,54 m
Tavan
2,40 m
Ferestre
F01 · 2,00 × 1,30 · F02 · 1,95 × 1,30parapet 0,90 m

Duș, WC și lavoar în linie, cu fereastră spre vest.

Suprafață
4,86 m²
Perimetru
10,20 m
Tavan
2,40 m
Fereastră
F03 · 1,27 × 1,30parapet 0,90 m
Spații tehnice · nou

Din hol, lipită de camera tehnică, cu fereastră înaltă spre est.

Suprafață
5,02 m²
Perimetru
9,03 m
Tavan
2,40 m
Fereastră
F11 · 0,805 × 0,80parapet 1,50 m

În colțul de nord-est, cu ușă din hol și vestibul propriu.

Suprafață
6,65 m²
Perimetru
11,67 m
Tavan
2,40 m
Fereastră
F12 · 0,50 × 0,80parapet 1,50 m

Vestibul în fața camerei tehnice.

Suprafață
0,86 m²
Perimetru
3,74 m
Tavan
2,40 m
Exterior · nou

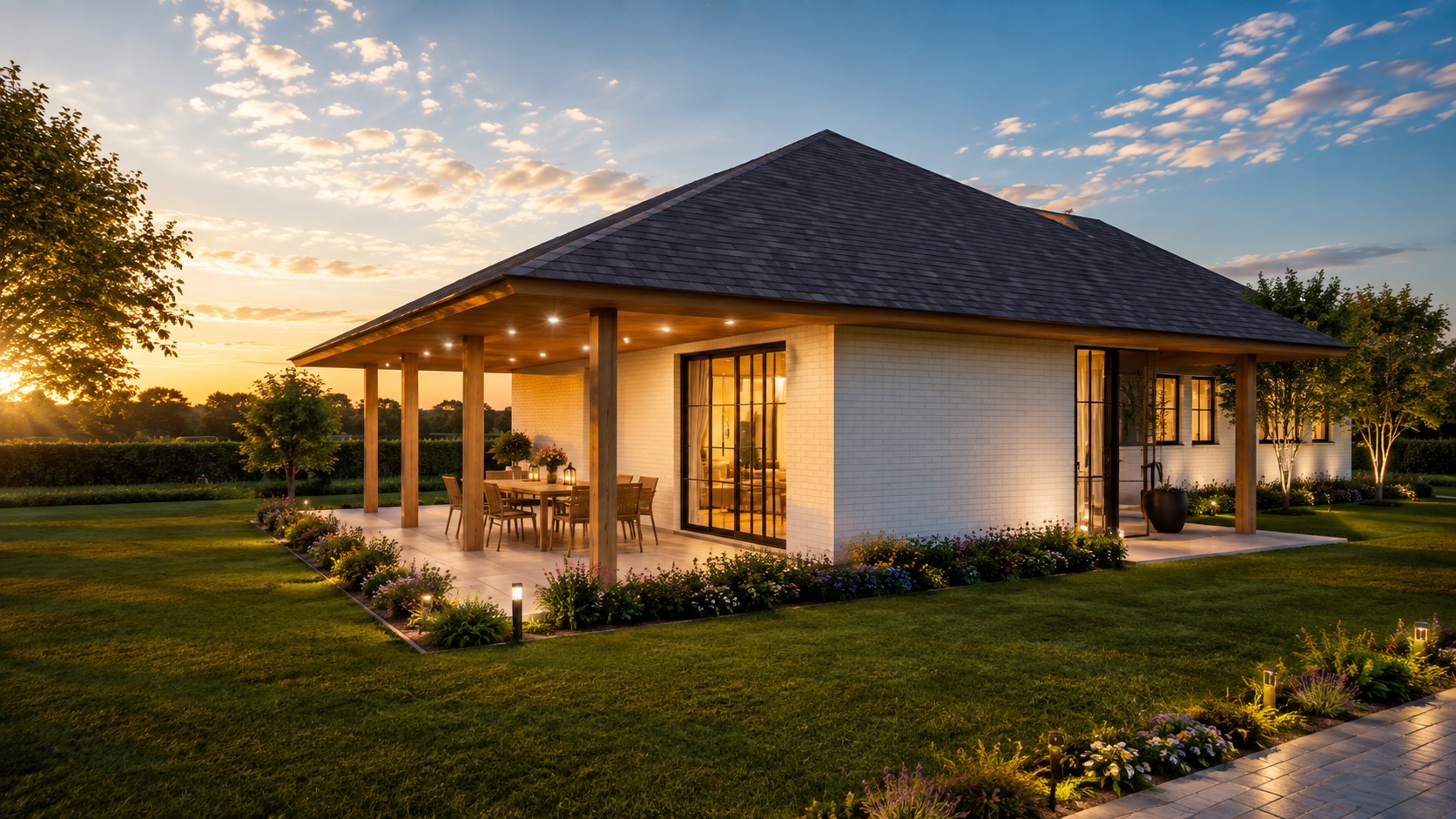

Terasa din spate, sub acoperiș, deschisă din living.

Suprafață
11,92 m²
Perimetru
13,96 m
Tavan
2,40 m
Se deschide din
Spațiul deschis · F092,80 × 2,30

Pasajul acoperit de la peluză până la ușa de intrare.

Suprafață
16,50 m²
Perimetru
20,36 m
Tavan
2,40 m
Se deschide din
Spațiul deschis · F07 · F06ușa de intrare la capătul de est
Spațiul deschis36,26 m²PDF

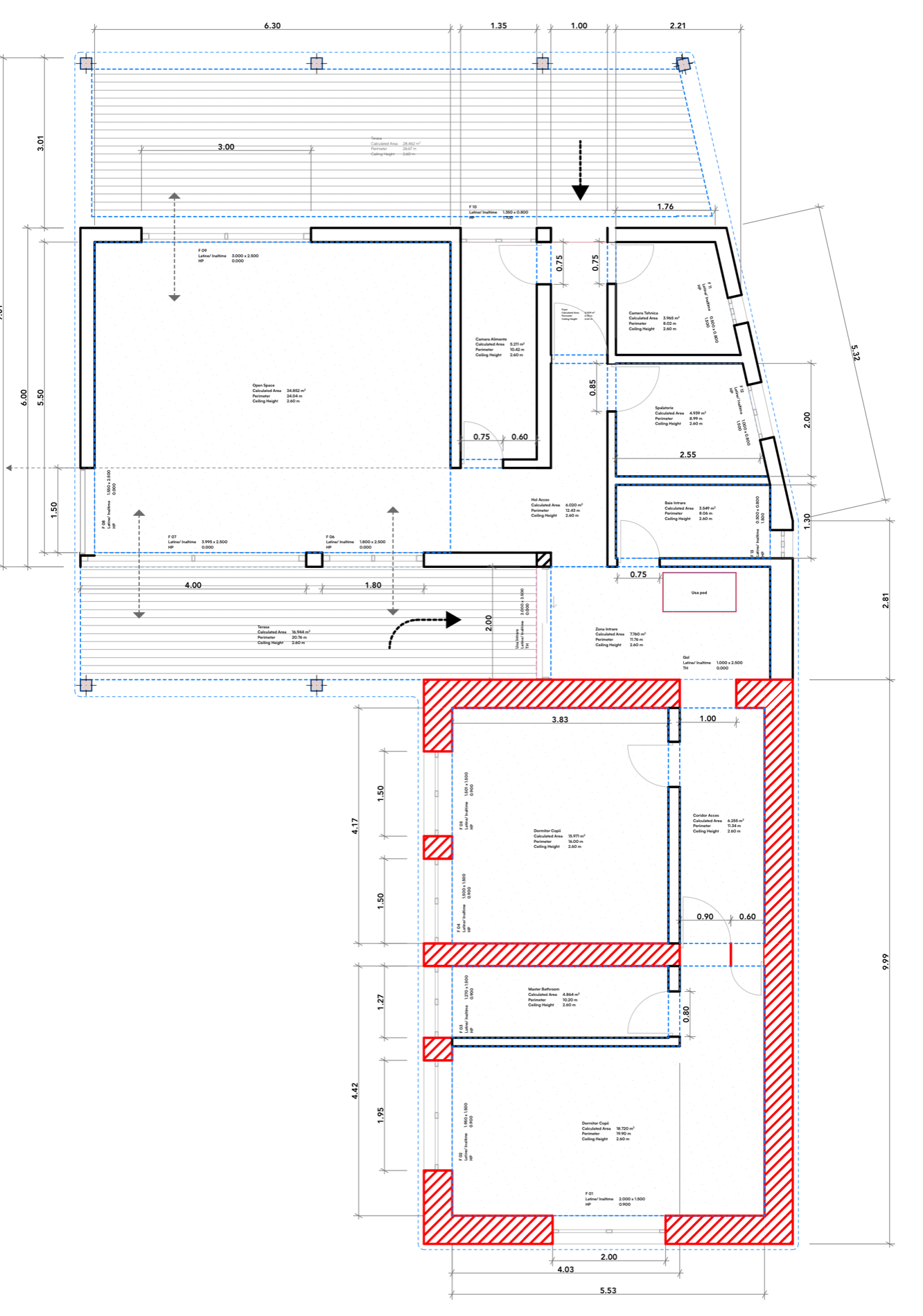

Planul cotat al parterului, Saratoc Residence
Parter · metri · orientativ

Interior

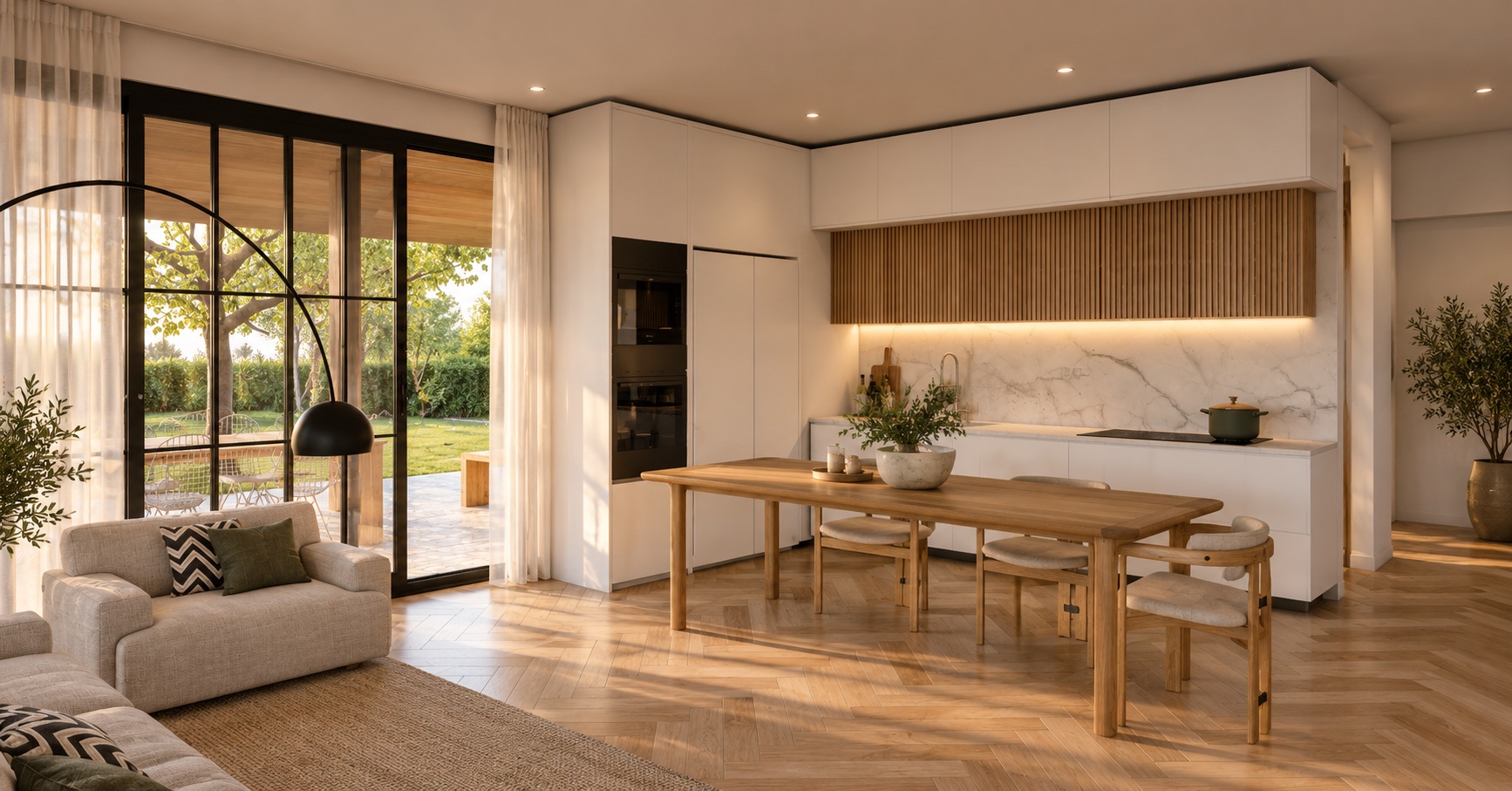

Open Space

O singură încăpere de 36 m², cu uși glisante spre ambele terase și o fereastră de colț spre vest.

36,26 m²Vitrat pe 3 laturiUși glisante 2,80 + 3,80 m

Bucătăria

Front alb pe peretele de est, hota ascunsă în spatele lamelelor de stejar, spate din piatră. Cămara e în spatele ei.

Cămară 5,95 m²Ușă din hol 0,80 m

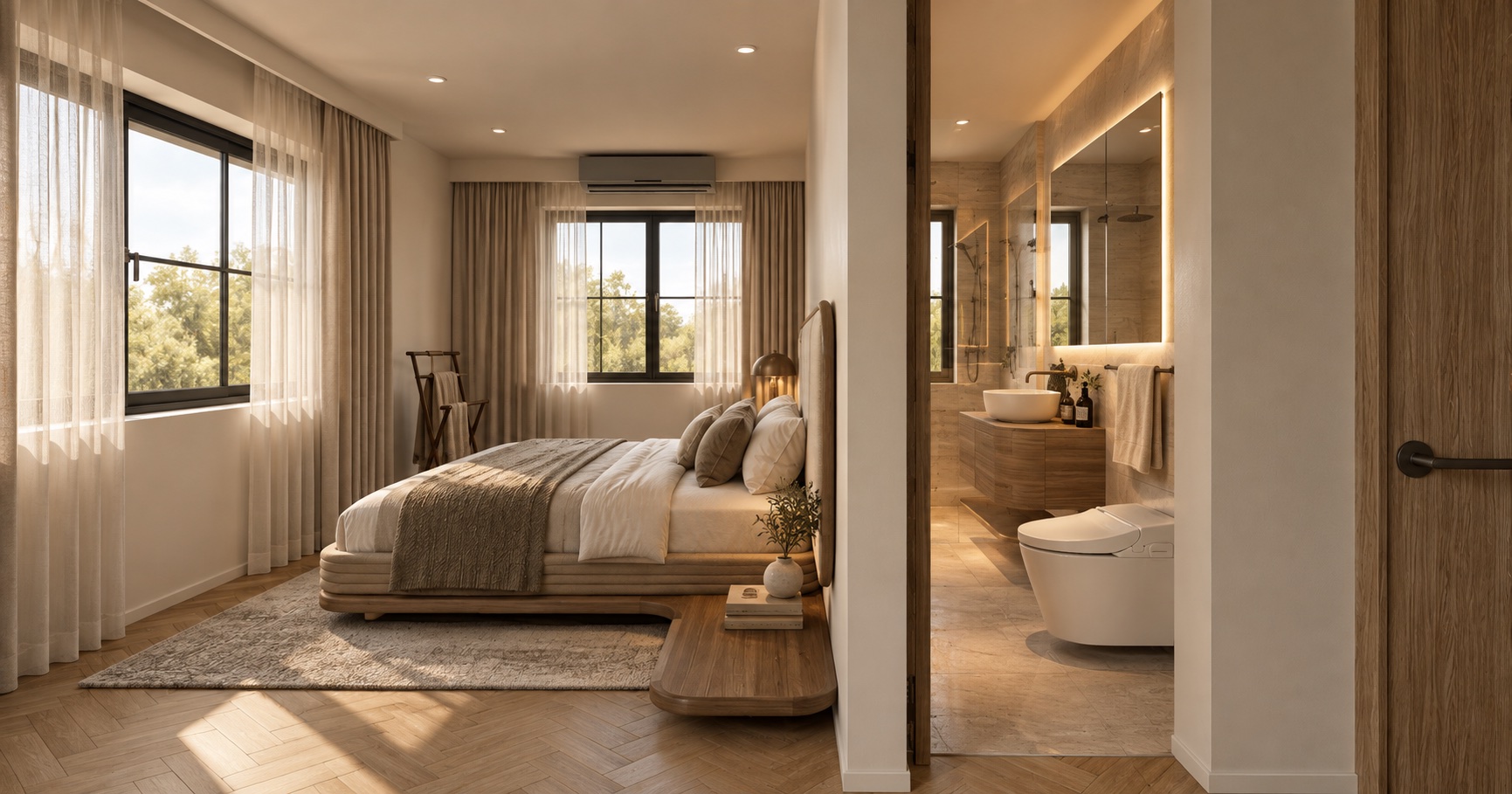

Dormitorul matrimonial

La capătul holului, cu ferestre spre sud și vest. Baia proprie: duș, WC și lavoar din lemn.

19,20 + 4,86 m²Ferestre F01 · F02 · F03

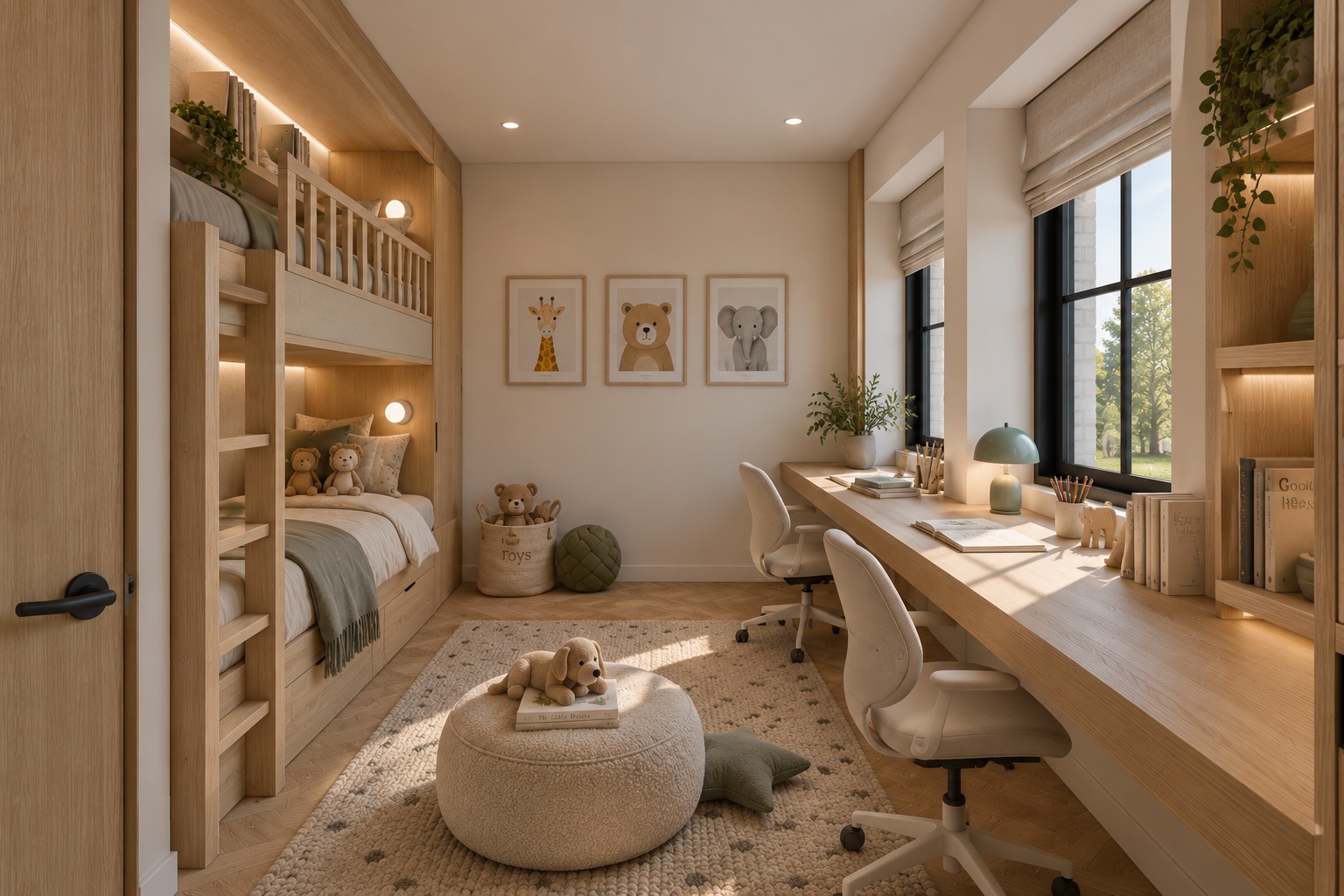

Camera copiilor

Birou lung sub cele două ferestre, paturi suprapuse cu sertare pe peretele opus.

15,97 m²Ferestre F04 · F05

Suprafețe

Suprafețe utile, de pe plan.

Zona de zi

63,6m²

Aripa nouă.

  • Spațiul deschis36,26
  • Hol9,37
  • Zona de intrare7,76
  • Cămară5,95
  • Baie de serviciu4,28

Zona de noapte

62,6m²

Casa veche și dormitorul de oaspeți.

  • Dormitor matrimonial19,20
  • Dormitor copii15,97
  • Dormitor oaspeți15,00
  • Hol dormitoare6,26
  • Baie matrimonială4,86
  • Depozitare oaspeți1,30

Exterior și tehnic

41,0m²

Terasele și spațiile tehnice.

  • Terasa de la intrare16,50
  • Terasa din spate11,92
  • Cameră tehnică6,65
  • Spălătorie5,02
  • Foaier cameră tehnică0,86

Interior 138,7 m²Terase 28,4 m²Tavane 2,40 m peste totNiveluri 1

Tablou tâmplărie

Dimensiuni orientative, de confirmat pe șantier și cu furnizorul.

Ferestre 14 marcaje · lățime × înălțime, în m

MarcajCameră · pereteL × HParapet
F01Dormitor matrimonialperete sud2,00 × 1,300,90
F02Dormitor matrimonialperete vest1,95 × 1,300,90
F03Baie matrimonialăperete vest1,27 × 1,300,90
F04Dormitor copiiperete vest1,50 × 1,300,90
F05Dormitor copiiperete vest1,50 × 1,300,90
F06Spațiul deschisperete sud, spre terasa de la intrare1,80 × 2,300,00
F07Spațiul deschisperete sud, spre terasa de la intrare3,799 × 2,300,00
F08Spațiul deschisperete vest, vitraj de colț1,55 × 2,300,00
F09Spațiul deschisperete nord, spre terasa de nord2,802 × 2,300,00
F10Baie de serviciuperete est, fereastră înaltă0,50 × 0,801,50
F11Spălătorieperete est, fereastră înaltă0,805 × 0,801,50
F12Cameră tehnicăperete est, fereastră înaltă0,50 × 0,801,50
F13Dormitor oaspețiperete nord1,25 × 1,900,40
F14Dormitor oaspețiperete vest, spre terasa de nord0,60 × 1,900,40

Parapet = HP, de la pardoseala finită. F06–F09 pornesc de la pardoseală.

Uși și goluri conform marcajelor

MarcajUndeL × H
Ușa IntrareUșa de intrareterasa de la intrare → zona de intrare1,80 × 2,30
GolTrecere liberăzona de intrare → holul dormitoarelor1,00 × 2,30
Ușa podTrapă de acces în podîn tavanul zonei de intrare—

Uși interioare: 0,90 m dormitoare · 0,85 m spălătorie · 0,80 m baie matrimonială și cămară · 0,75 m baie de serviciu și cameră tehnică.

Tavan2,40 m în fiecare încăpere și sub ambele terase.
PlanToate cifrele de pe pagină sunt din planul parter cotat.
DimensiuniOrientative; cele finale, pe șantier.

Tehnic

Desenul pe tot ecranul, fișierul în PDF.

Plan de situațiePDF
Plan parterPDF
Fațada nordPDF
Fațada estPDF
Fațada sudPDF
Fațada vestPDF
Secțiune longitudinalăPDF
Secțiune transversalăPDF

Detalii

Alcătuiri orientative.

Zid existent, cărămidă sau văiugă

Casa veche · de confirmat pe șantier

din interior spre exterior

  1. Finisaj interior, văruit alb—
  2. Cărămidă plină sau văiugă, existentă—
  3. Termoizolație, vată bazaltică15 cm
  4. Gol de ventilare5 cm
  5. Montanți din aluminiu și fațadă din cărămidă aparentă4 cm

Zid exterior nou, fațadă ventilată

Aripa nouă

din interior spre exterior

  1. Finisaj interior, văruit alb—
  2. Profil ceramic / BCA25 cm
  3. Termoizolație, vată bazaltică15 cm
  4. Gol de ventilare5 cm
  5. Montanți din aluminiu și fațadă din cărămidă aparentă4 cm

Zid exterior nou, cu placaj

Variantă fără gol de ventilare

din interior spre exterior

  1. Finisaj interior, văruit alb—
  2. Profil ceramic / BCA25 cm
  3. Termoizolație, vată bazaltică15 cm
  4. Placaj din cărămidă2 cm

Perete de compartimentare, 20 cm

Între camere

  1. Gips-carton—
  2. Structură din lemn (timber frame) cu fonoizolație15 cm
  3. sau zidărie BCA15 cm
  4. Gips-carton—

Perete de compartimentare, 10 cm

Băi, depozitări, dulapuri

  1. Gips-carton—
  2. Structură din lemn cu fonoizolație8 cm
  3. sau zidărie BCA10 cm
  4. Gips-carton—

Placă parter, pe teren

Toată casa, la ±0,00

de sus în jos

  1. Parchet din lemn stratificat, lipit2 cm
  2. Șapă autonivelantă5 cm
  3. Polistiren cu nuturi, încălzire în pardoseală5 cm
  4. Placă de beton armat12 cm
  5. Termoizolație, polistiren extrudat15 cm
  6. Hidroizolație, membrană bituminoasă—
  7. Șapă suport, beton slab armat5 cm
  8. Pietriș, strat de rupere a capilarității30 cm
  9. Pământ natural—

Placa podului, peste parter

Podul locuibil

de sus în jos

  1. Parchet din lemn stratificat, lipit2 cm
  2. Șapă autonivelantă5 cm
  3. Polistiren cu nuturi, încălzire în pardoseală5 cm
  4. OSB2 cm
  5. Grinzi de lemn, cu vată bazaltică între ele15 cm
  6. Gips-carton—

Acoperiș

Streașină +2,80 · coamă +5,60

de sus în jos

  1. Învelitoare, conform proiectului—
  2. Șipci longitudinale, 3 × 43 cm
  3. Șipci transversale, 3 × 43 cm
  4. Folie anticondens—
  5. Astereală, OSB1,5 cm
  6. Grinzi de lemn, cu vată bazaltică între ele25 cm
  7. Barieră de vapori—
  8. Gips-carton—
