Casă parter
O casă pe un singur nivel, construită în jurul grădinii.
Casa existentă — zidurile roșii de pe plan — se păstrează și devine aripa dormitoarelor: două dormitoare și o baie. Lipită de latura ei de nord, aripa nouă cuprinde un singur spațiu deschis pentru gătit, luat masa și stat, intrarea și încăperile de serviciu, cu câte o terasă acoperită pe fiecare parte. Împreună formează o casă în formă de L, în jurul grădinii.
Alege o cameră din listă sau atinge-o pe desen. Dimensiunile sunt orientative — cele finale se stabilesc pe șantier.
O singură încăpere pentru gătit, luat masa și stat, lungă de 9 m. Este vitrată pe trei laturi: ușile glisante de 3,00 m se deschid spre nord, către terasa de nord, vitrajele de 4,00 m și 1,80 m se deschid spre sud, către terasa de la intrare, iar o fereastră de colț privește spre vest. Holul se deschide direct în ea.

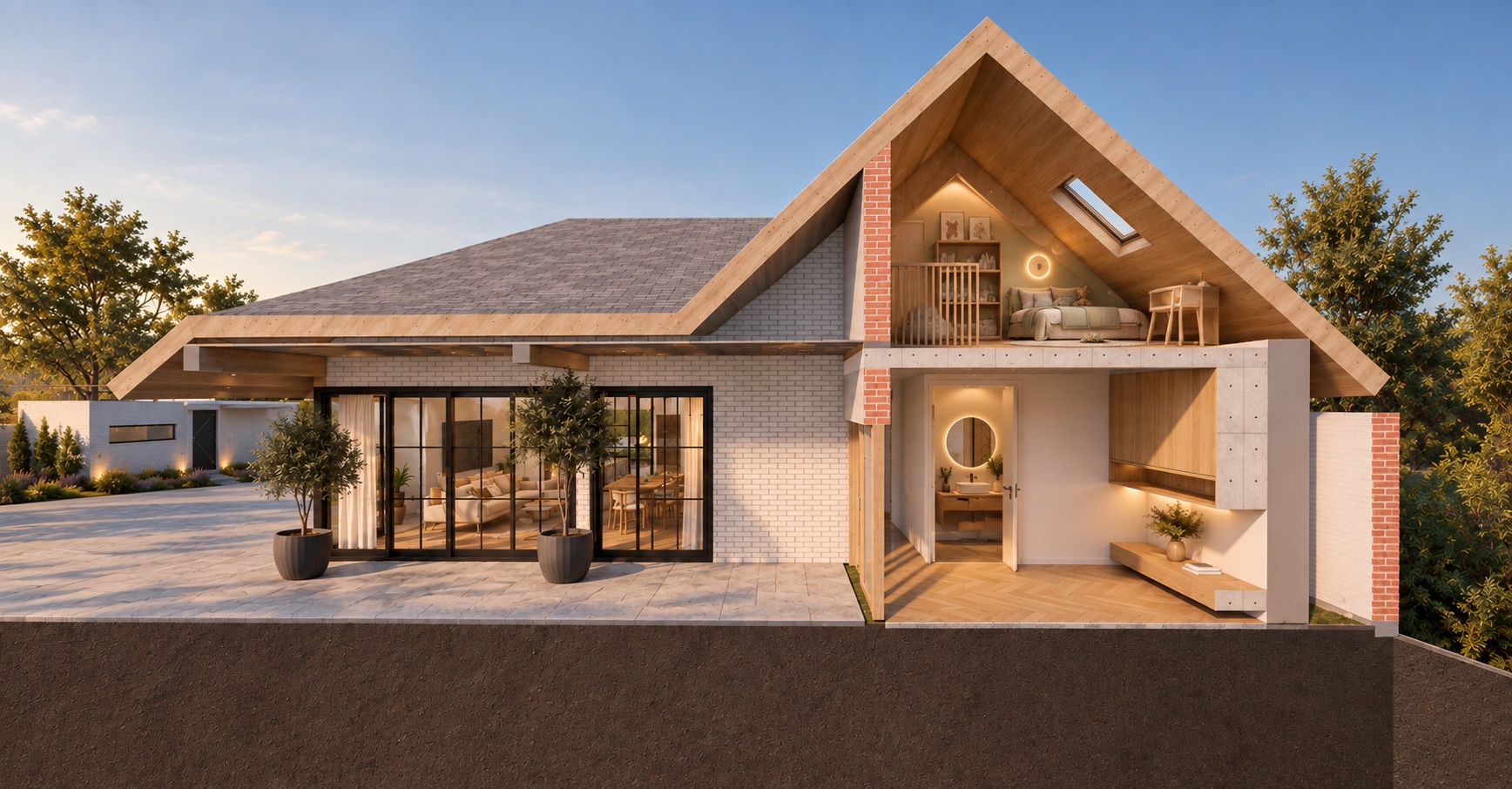

În spatele ușii de intrare de 2,00 m, dinspre terasa de la intrare. Holul și spațiul deschis sunt drept înainte; un gol de 1,00 m tăiat prin vechiul zid de nord duce în coridorul dormitoarelor din casa existentă. Trapa spre pod este în tavanul acestei zone.
Coloana vertebrală de serviciu a casei. Leagă zona de intrare și spațiul deschis de cămară, spălătorie și baia de serviciu și continuă spre nord, între cămară și spălătorie, până la foaier.
O cămară de alimente lângă bucătărie, lată de 1,4 m și lungă de 3,8 m. O ușă dinspre hol și a doua dinspre foaier, ca să intri cu cumpărăturile direct de pe terasa de nord, fără să treci prin living. O fereastră înaltă pe peretele de nord.
Dinspre hol, la câțiva pași de ușa de intrare, ca oaspeții să nu fie nevoiți să intre în aripa dormitoarelor. O fereastră mică, înaltă, spre est.
Un mic vestibul dinspre terasa de nord — intrarea din spate a casei. Deservește cămara pe o parte și camera tehnică pe cealaltă și face legătura înapoi cu holul.
Coridorul casei existente, lat de 1,5 m, care merge spre sud de-a lungul zidului de est, pornind din noua zonă de intrare. O ușă spre dormitorul copiilor pe dreapta și, la capăt, ușa dormitorului matrimonial.
3,8 pe 4,2 m, cu două ferestre de 1,50 m alăturate pe peretele de vest. Sub ele încape un birou lung pentru doi, cu paturi suprapuse încastrate pe peretele opus.
Cea mai mare cameră, la capătul coridorului, cu o fereastră spre sud și una spre vest. O nișă de lângă ușă duce în baia proprie.

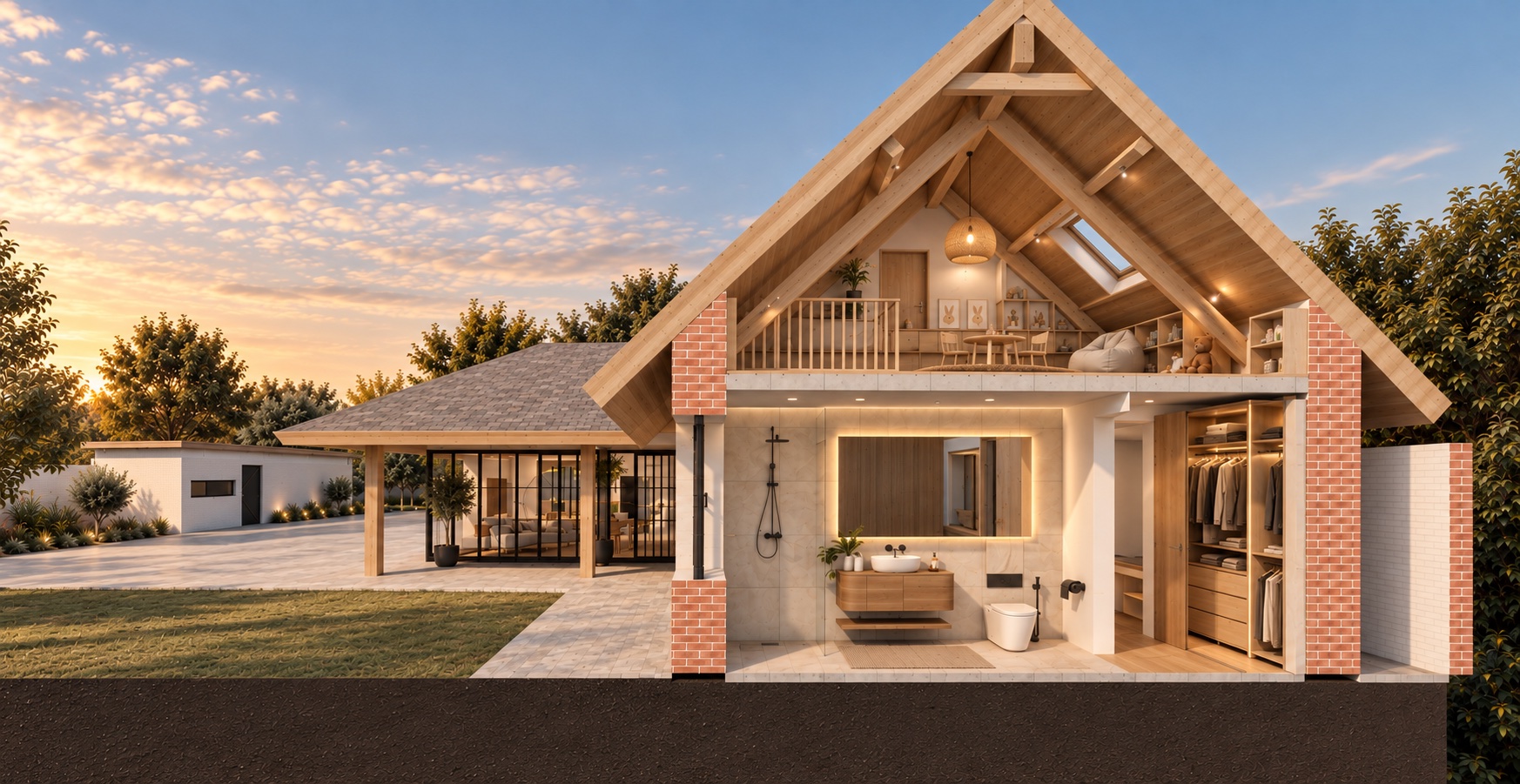

Baie proprie, cu acces din dormitorul matrimonial. Lungă de 3,8 m și lată de 1,2 m: duș walk-in, WC și lavoar în linie, cu o fereastră pe peretele de vest.
Lată de 2,55 m, cu acces din hol și lipită de camera tehnică, așa încât instalațiile de apă au un perete comun. O fereastră înaltă spre est.
Încălzire, apă și instalații electrice, cu acces din foaier — ca intervențiile să nu treacă niciodată prin camerele de locuit. O fereastră mică, înaltă, spre est.

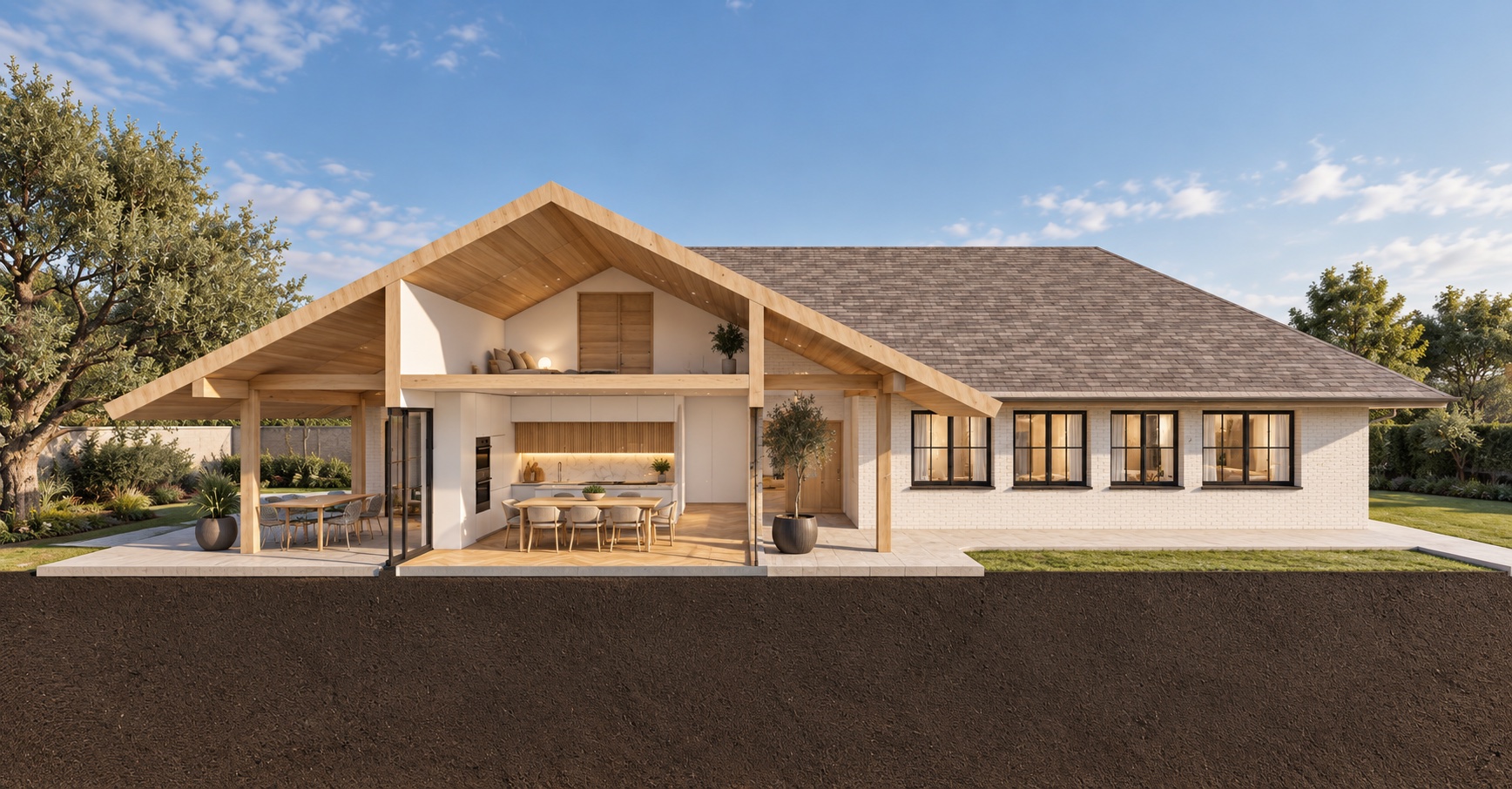

Sub acoperișul principal, pe toată latura de nord a aripii de zi — adâncă de 2,6 m și lungă de peste 10 m. Sufrageria de vară, deschisă din spațiul deschis prin vitrajul glisant de 3,00 m, cu foaierul la capătul de est.
Pasajul acoperit de pe latura de sud a aripii de zi: adânc de 2,00 m, de la peluză până la ușa de intrare, pe lângă vitrajul de colț al spațiului deschis. Tavan din lemn, doi stâlpi.

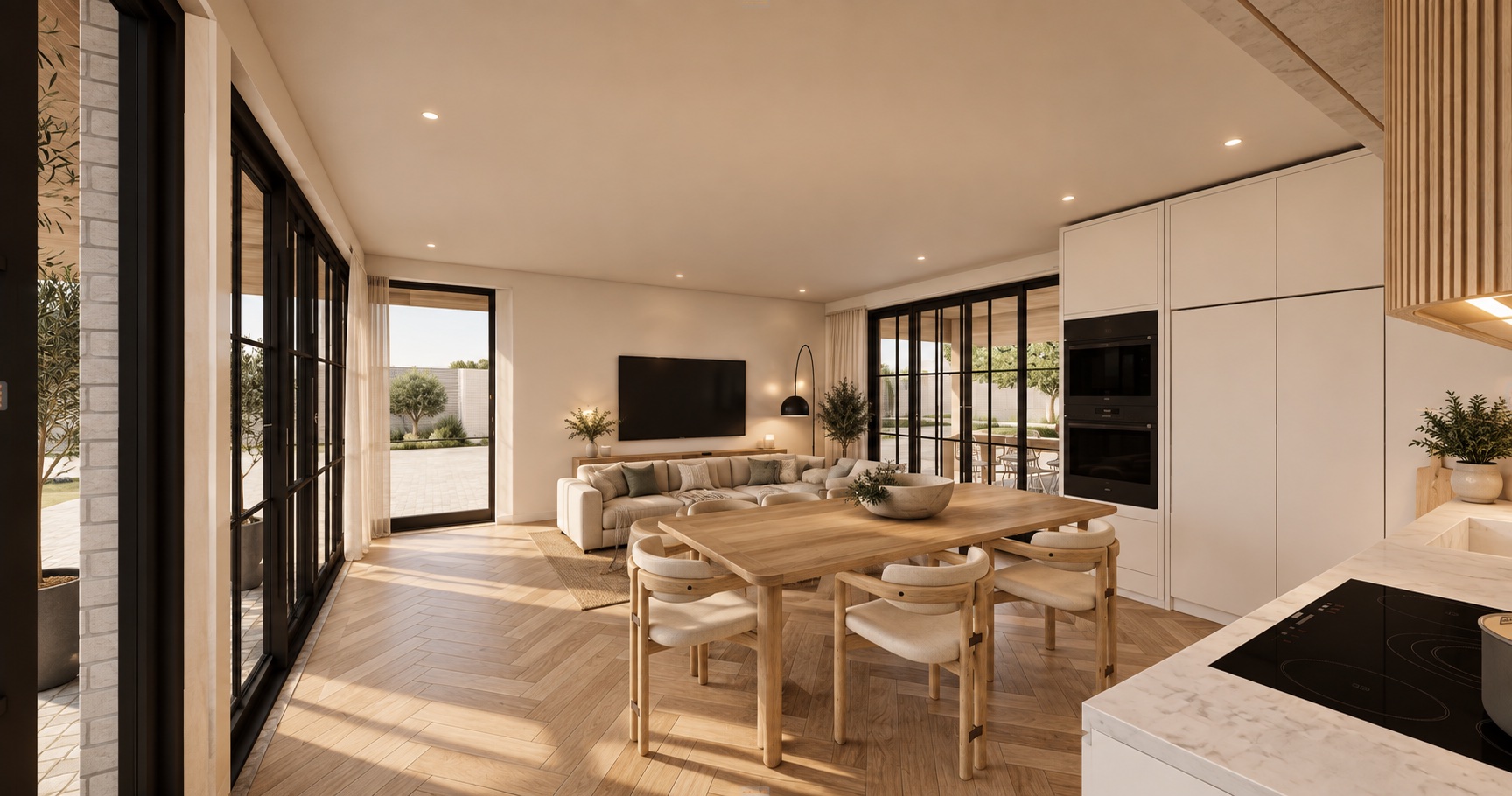

Living, dining și bucătărie într-o singură încăpere de 35 m². Masa stă la mijloc, canapeaua privește spre grădină, bucătăria ține peretele de est. Ușile glisante se deschid spre terasa de nord pe o parte și spre terasa de la intrare pe cealaltă, iar fereastra de colț privește spre vest — lumină din trei direcții, toată ziua.
Ține tot peretele de est al spațiului deschis: front alb, o hotă din lamele de stejar, spate din piatră și cuptoarele într-o coloană. Cămara este chiar în spatele ei, cu ușă din hol.
Dormitorul mai mare se află la capătul coridorului, cu o fereastră spre sud și una spre vest. Prin nișă, baia proprie: duș walk-in, vas WC suspendat și o mască de lavoar din lemn sub o oglindă iluminată.
Două ferestre alăturate pe peretele de vest luminează un birou lung pentru doi. Paturile suprapuse încastrate, cu sertare de depozitare, ocupă peretele opus și lasă mijlocul camerei liber pentru joacă.
Suprafețe utile, măsurate pe plan.
59,4m²
Aripa nouă: o încăpere mare și tot ce o deservește.
45,8m²
Casa existentă: două dormitoare, o baie proprie și coridorul care le leagă.
54,3m²
Două terase acoperite sub acoperișul principal și încăperile care țin casa în funcțiune.
Interior 114,1 m²Terase 45,4 m²Tavane 2,60 m peste totNiveluri 1
Dimensiuni orientative — cele finale se stabilesc pe șantier și se confirmă cu furnizorul de tâmplărie.
| Marcaj | Cameră · perete | L × H | Parapet |
|---|---|---|---|
| F01 | Dormitor matrimonialperete sud | 2,00 × 1,50 | 0,90 |
| F02 | Dormitor matrimonialperete vest | 1,95 × 1,50 | 0,90 |
| F03 | Baie matrimonialăperete vest | 1,27 × 1,50 | 0,90 |
| F04 | Dormitor copiiperete vest | 1,50 × 1,50 | 0,90 |
| F05 | Dormitor copiiperete vest | 1,50 × 1,50 | 0,90 |
| F06 | Spațiul deschisperete sud, spre terasa de la intrare | 1,80 × 2,50 | 0,00 |
| F07 | Spațiul deschisperete sud, spre terasa de la intrare | 3,995 × 2,50 | 0,00 |
| F08 | Spațiul deschisperete vest, vitraj de colț | 1,55 × 2,50 | 0,00 |
| F09 | Spațiul deschisperete nord, spre terasa de nord | 3,00 × 2,50 | 0,00 |
| F10 | Cămarăperete nord, fereastră înaltă | 1,35 × 0,80 | 1,70 |
| F11 | Cameră tehnicăperete est, fereastră înaltă | 0,50 × 0,80 | 1,50 |
| F12 | Spălătorieperete est, fereastră înaltă | 1,00 × 0,80 | 1,50 |
| F13 | Baie de serviciuperete est, fereastră înaltă | 0,50 × 0,80 | 1,50 |
Parapet = „HP” pe desen, măsurat de la pardoseala finită. F06–F09 sunt vitraje de la pardoseală până la tavan; F09, F07 și F06 sunt elementele glisante spre terase.
| Marcaj | Unde | L × H |
|---|---|---|
| Ușa Intrare | Ușa de intrareterasa de la intrare → zona de intrare | 2,00 × 2,50 |
| Gol | Trecere liberăzona de intrare → coridorul dormitoarelor | 1,00 × 2,50 |
| Ușa pod | Trapă de acces în podîn tavanul zonei de intrare | — |
Prag („TH”) 0,00 la ambele. Lățimile ușilor interioare citite de pe plan: 0,90 m la dormitorul matrimonial, 0,80 m la baia matrimonială, 0,85 m la spălătorie, 0,75 m la cămară, la încăperile din foaier și la baia de serviciu.
